확장 입력 블럭
CPU 블럭의 입력 포트가 부족할 때 사용하는 블럭이에요.

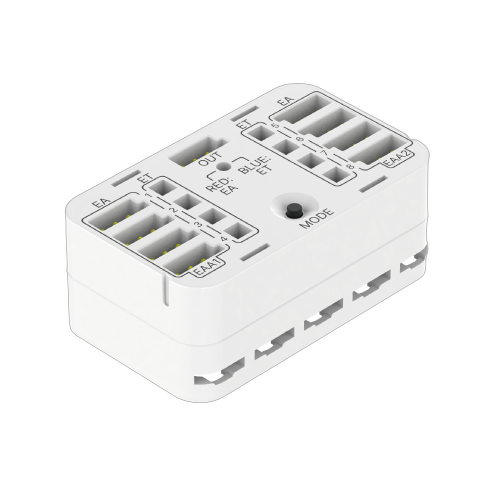

확장 입력 블럭이란?
총 8개의 추가 입력이 가능하고, 디지털 입력(EA 모드)이나 터치 입력(ET 모드) 두 가지로 사용할 수 있어요.
연결 방법
- 확장 입력 블럭의 OUT 포트와 CPU 블럭의 A4 포트를 연결
- CPU의 파워 버튼을 눌러 전원 연결
- MODE 버튼을 길게 눌러 원하는 모드로 변경
모드를 선택하세요

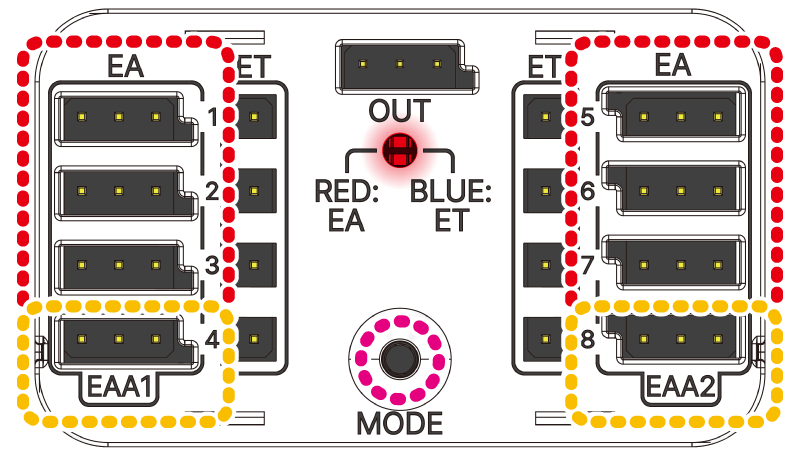

EA (External Digital A Port)
디지털 입력 포트 (1~8번)

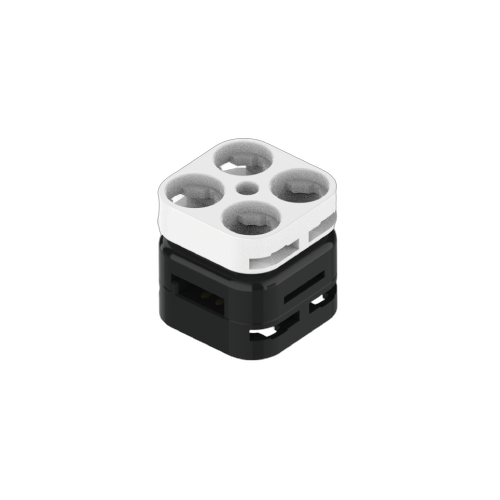

스위치 블럭

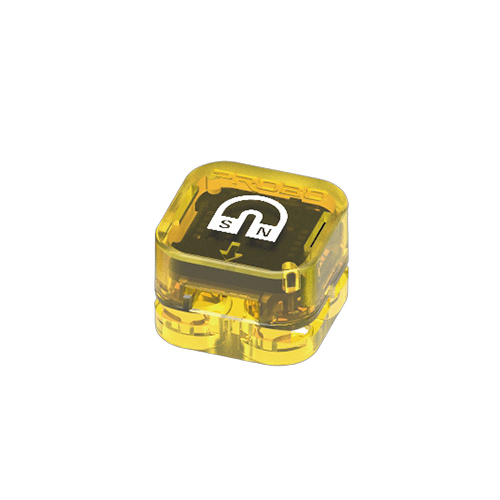

자석 센서 블럭EAA (External Analog A Port)
아날로그 입력 포트 (EAA1, EAA2)

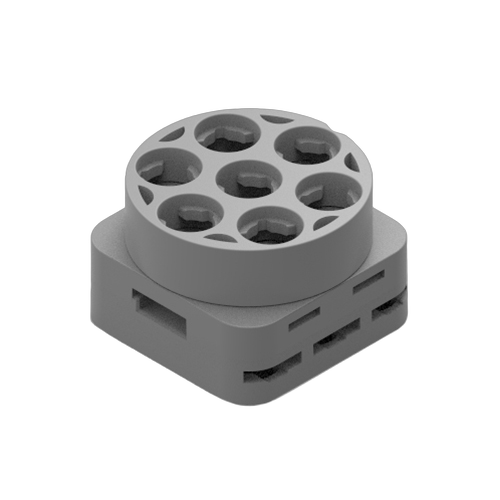

회전 센서 블럭

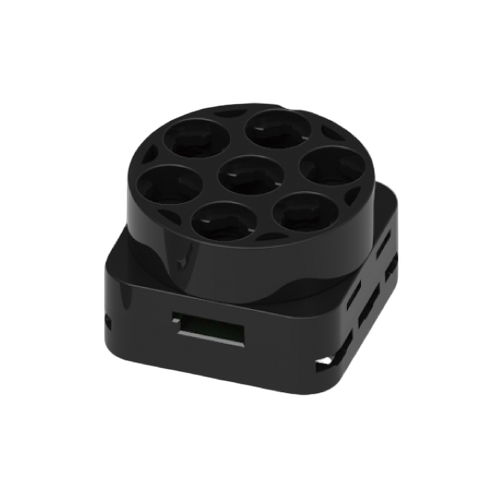

무한 회전 센서▶
시작: CPU의 스타트 버튼을 눌러 시작해요.
주의사항
1
아날로그 포트는 꼭 EAA1·2에 연결해야 해요.
2
터치 블럭을 누른 상태에서 MODE 버튼을 누르지 마세요.
3
터치 캘리브레이션 시 케이블을 건드리지 않도록 주의해요.
※ 잘못된 설정이라도 케이블에 맞춰 자동으로 EA · ET 모드로 전환돼요.
