RFペアリング

RFリモコンとロボットを無線で接続する方法です。

知っておこう

準備

RF受信ボード

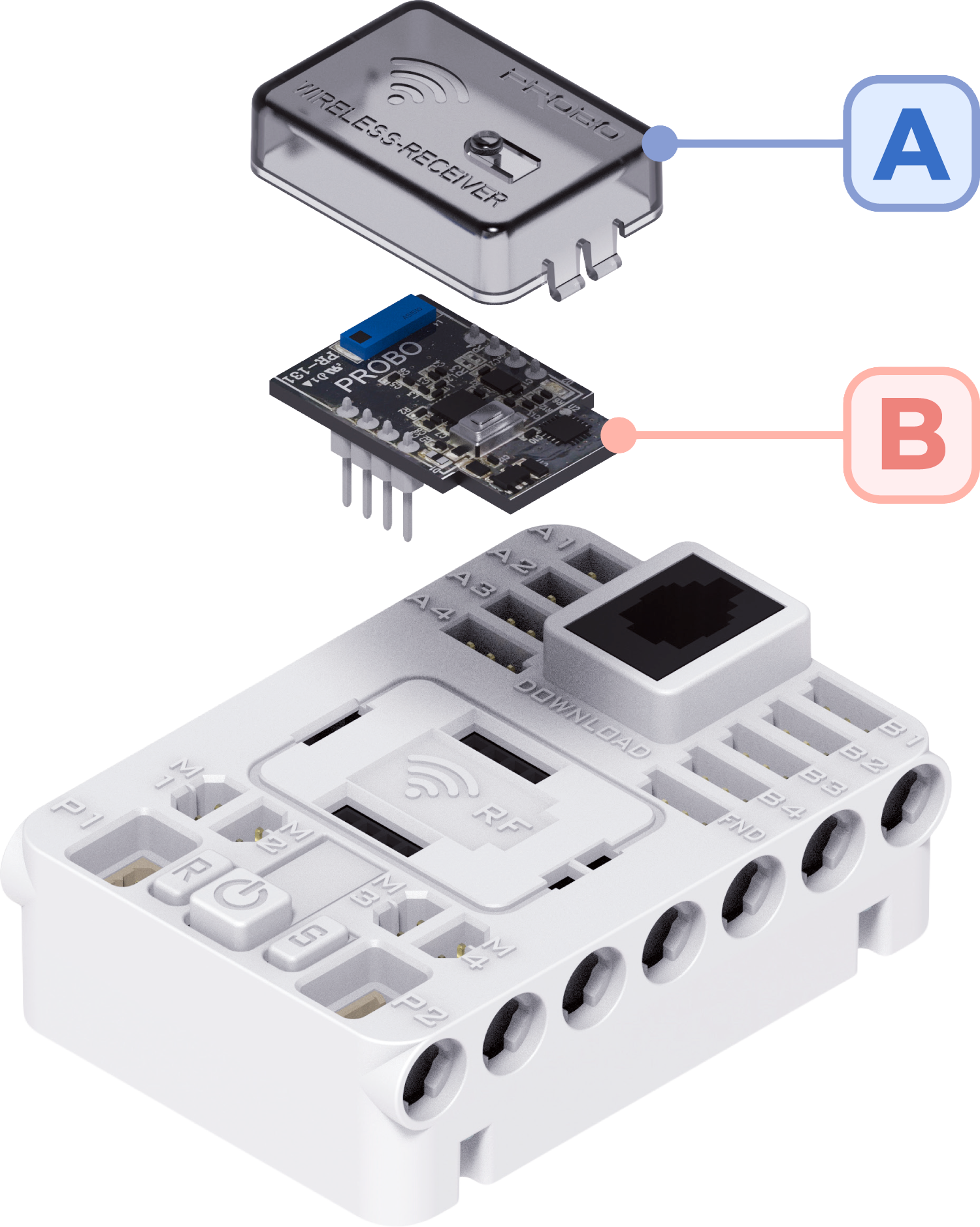

受信ボードの取付方法

リモコンから送られる信号を受け取るRF受信ボードをCPUブロックに一度取り付ければ、分解しません。

A上: RF受信カバー

B下: RF受信ボード(基板)

RFリモコン

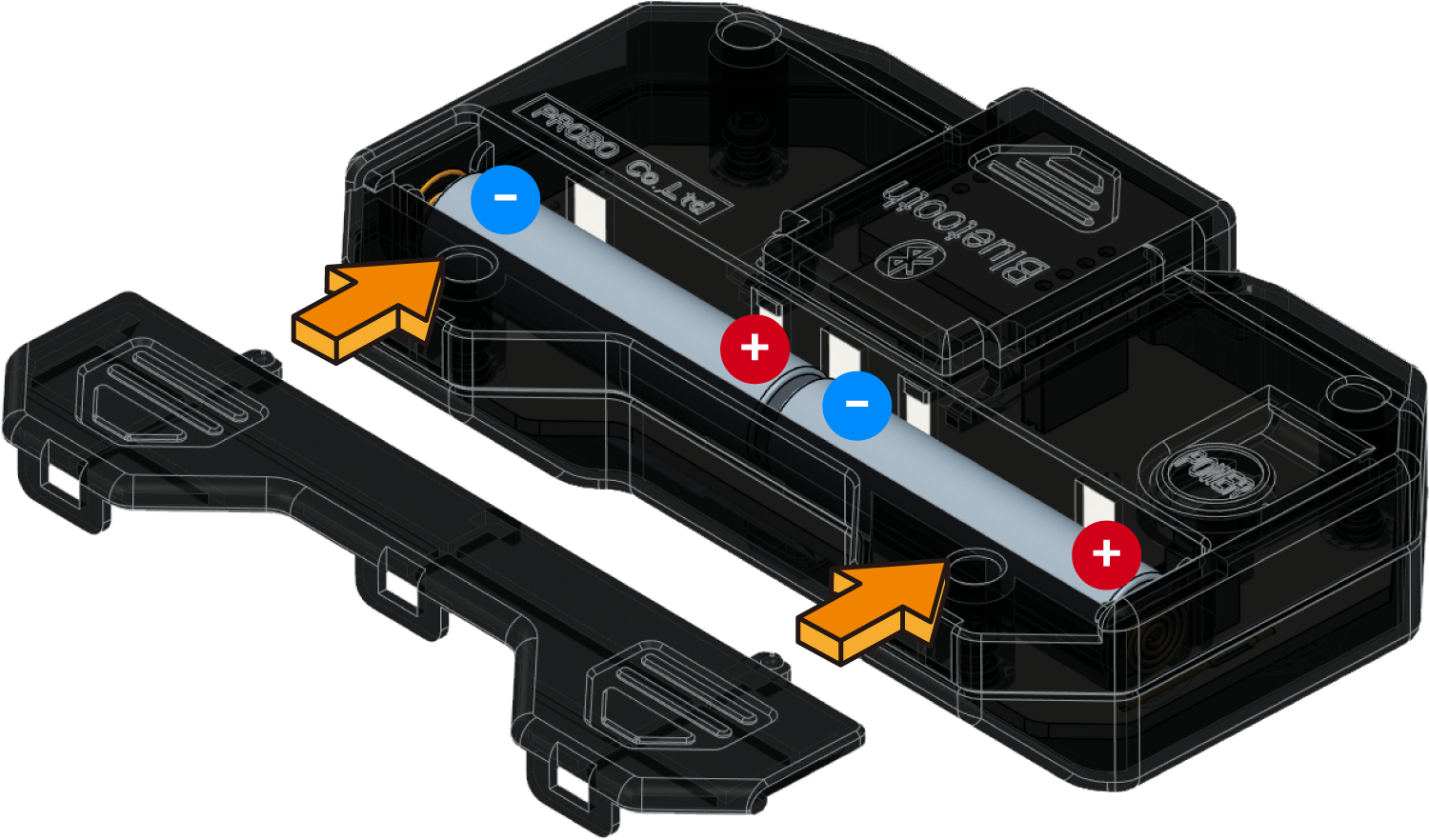

電池交換

裏カバーをスライドして外し、電池を2本入れてください。

注意: +、-の極性を確認して入れてください。

RFリモコン

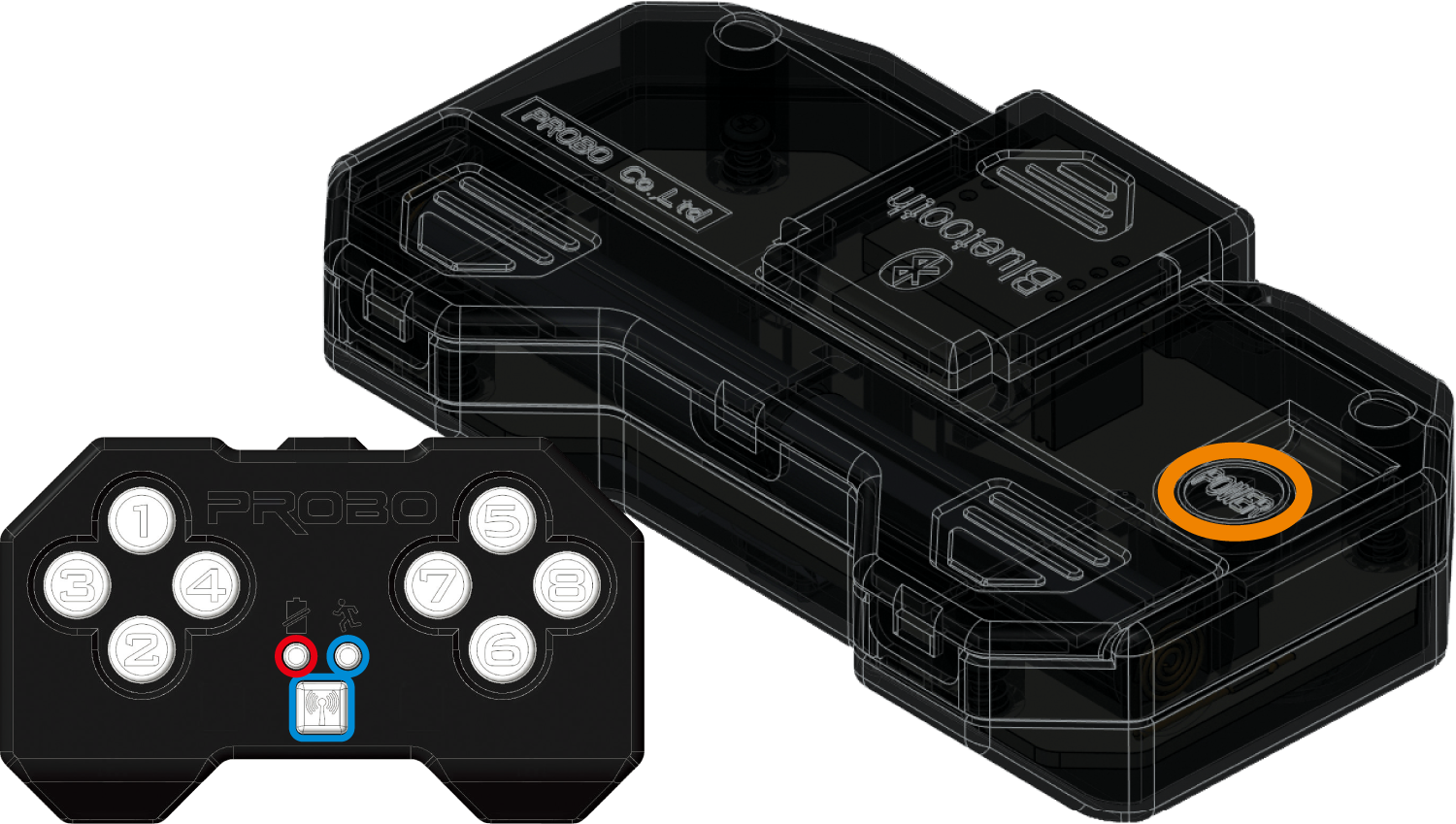

電源オン

電池を入れて裏面のパワースイッチを一度押すと、前面のLEDが点滅して電源が入ります。

初めてペアリングする方法

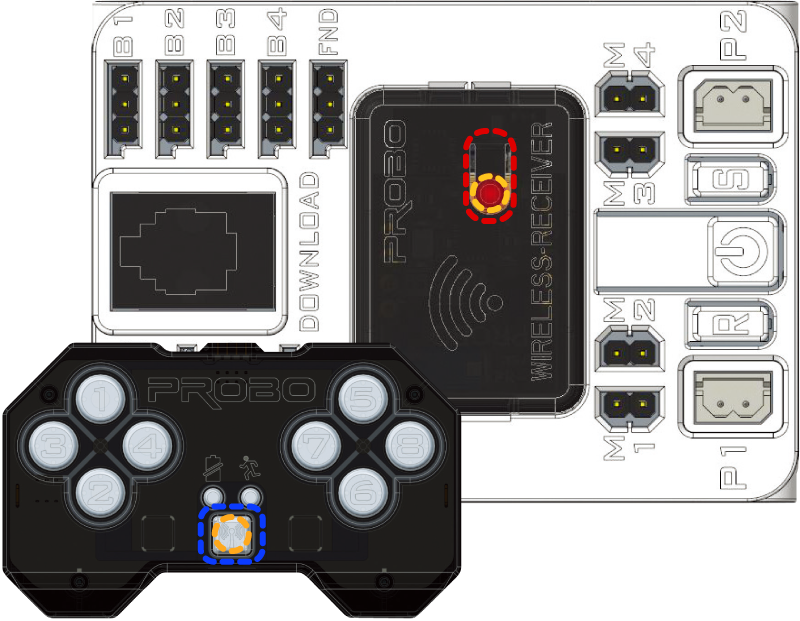

RFリモコンとCPUブロックの電源を入れた後、RFリモコンとRF受信ボードのペアリングスイッチを押すと、LEDが高速に点滅して互いの信号を探します。

CPUブロック: RF受信ボードのペアリングスイッチを押す

リモコン: ペアリングスイッチを押す

両方のLEDが高速点滅

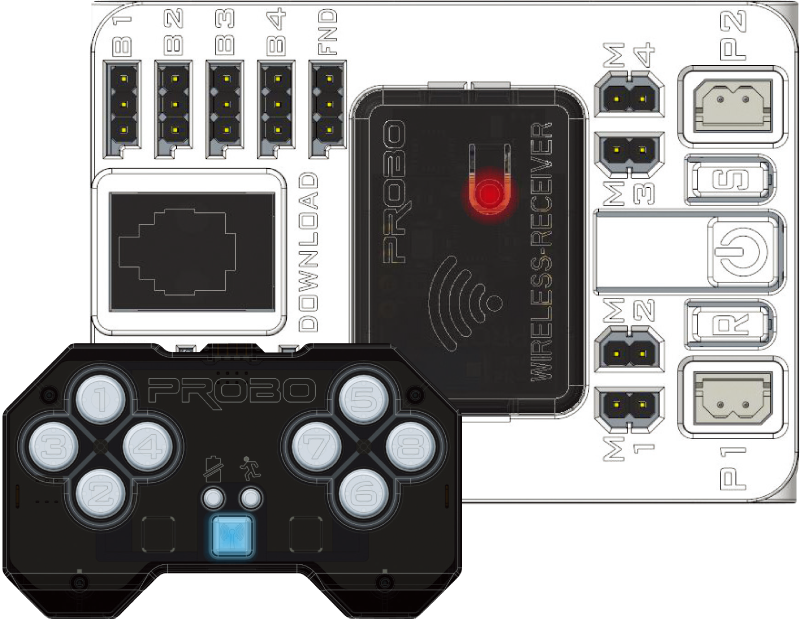

ペアリング登録完了

RFリモコンとRF受信ボードのLEDが点滅せず継続して点灯していればペアリング完了です。

確認方法: RFリモコンのボタンを押した時、RF受信ボードの青い受信LEDが点灯するか確認してください。

ペアリング済みロボットと再接続

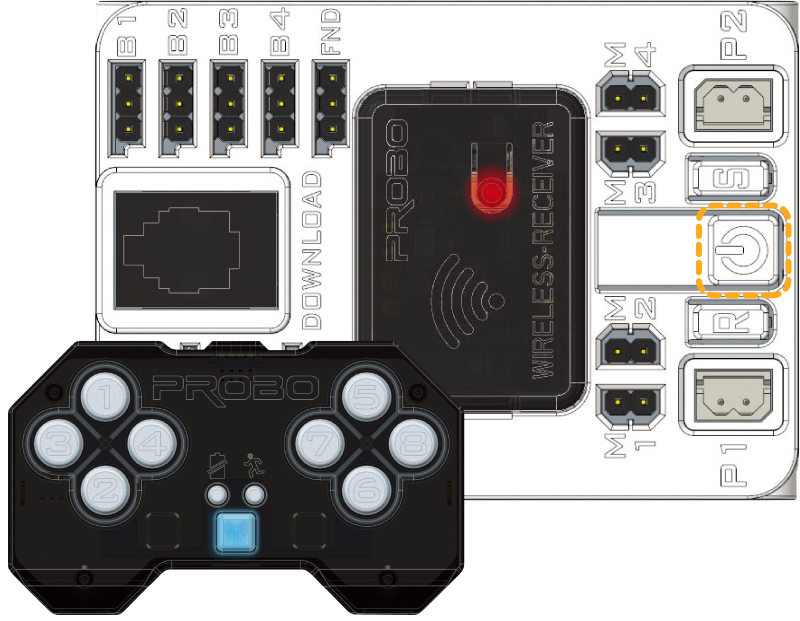

一度接続したロボットは電源を切って再度入れても、RF受信ボードのLEDが遅く点滅して既に登録されたリモコン信号を見つけ、自動的に接続します。

自動接続: 別途ペアリングせず電源を入れるだけです。
